При монтаже листов гипсокартона на потолок до недавнего времени я пользовался подпорками и дополнительно звал помощников. И вот решил изготовить себе такой подъемник для гипсокартона (drywall lift - это его английское название). Вещь замечательная. Не буду описывать все его достоинства, и так все видно.

Телескопическая стойка изготовлена из труб квадратного сечения (80×80×2, 60×60×2, 40×40×2 мм), шасси - трубы 3/4'', стол - трубы 40×25×2 и 30×20×2. Лебёдка - "Sigma". Подъемник следовало бы изготовить из более тонкостенных труб (1,2 - 1,5 мм), но у меня возможности купить такие трубы не было.

Если Вы планируете изготовить подъемник для гипсокартона самостоятельно, то я собрал в один архив весь "чужой опыт", который  использовал для создания своей конструкции. Скачать архив файлов Drywall lift. (12.97 Мбайт)

P.S. Идею конструкции подъёмника из труб прямоугольного профиля подсмотрел здесь и здесь.

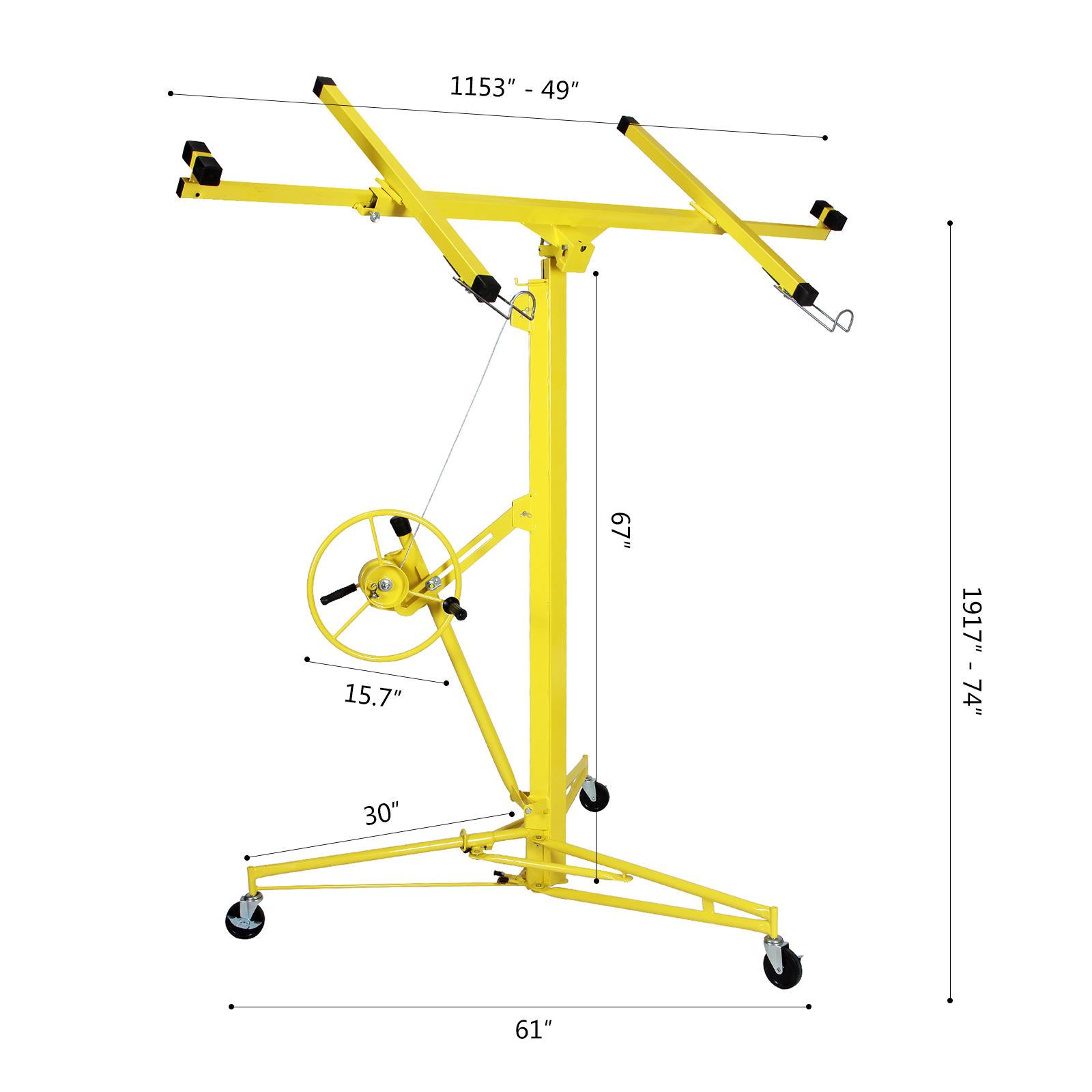

11_dimensions22_dimensions3456789101112131415161819

Отдельные узлы подъёмника:

20212223242526Нижний шкивВерхний шкив2930Заделка троса32РазмерыРазмеры373839

Эскизы отдельных узлов подъёмника:

Верхний шкивНижний шкивЭскиз

 Увеличил диаметр барабана лебёдки. Вставку изготовил из стальной трубы Ø76 мм. Трос теперь наматывается в один ряд, стол стал подниматься быстрее (необходимое усилие увеличилось незначительно).

Барабан лебедкиwinch barrel_2
